問題特點： 帶舵面的大展弦比機翼在靜變形后，舵面效率將受到影響，甚至出現舵面反效。對某大展弦比帶舵機翼進行舵效分析，可以得到變形后的詳細流場分布以及舵面效率。
數值算法：無粘通量格式：Roe，通量限制器：minmod ；時間推進：LUSGS；湍流模型：Menter-SST。
計算網格：結構化網格，網格節點數為150萬。
圖1 大展弦比機翼結構模型圖
計算結果：
位置一 | 位置二 | 位置三 | 位置4 | |
剛性 |
| | | |
彈性 |
|
|
|
|

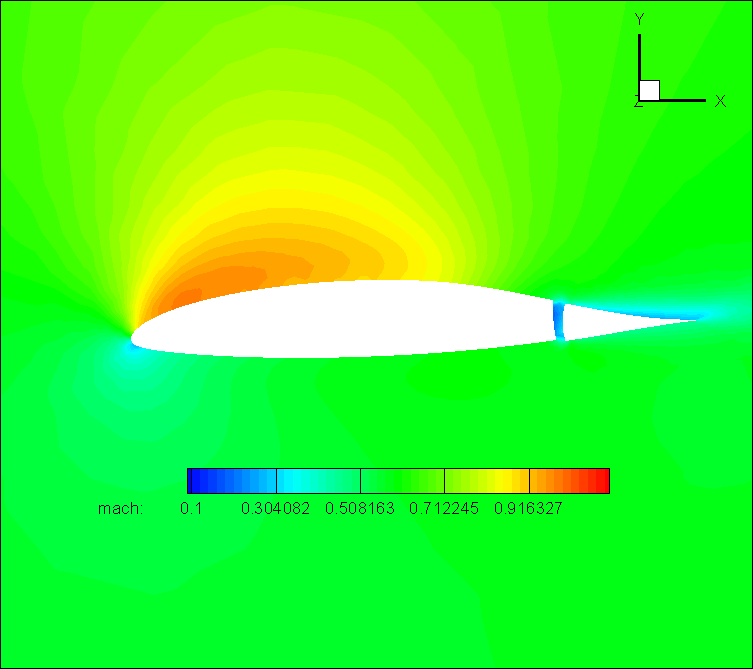

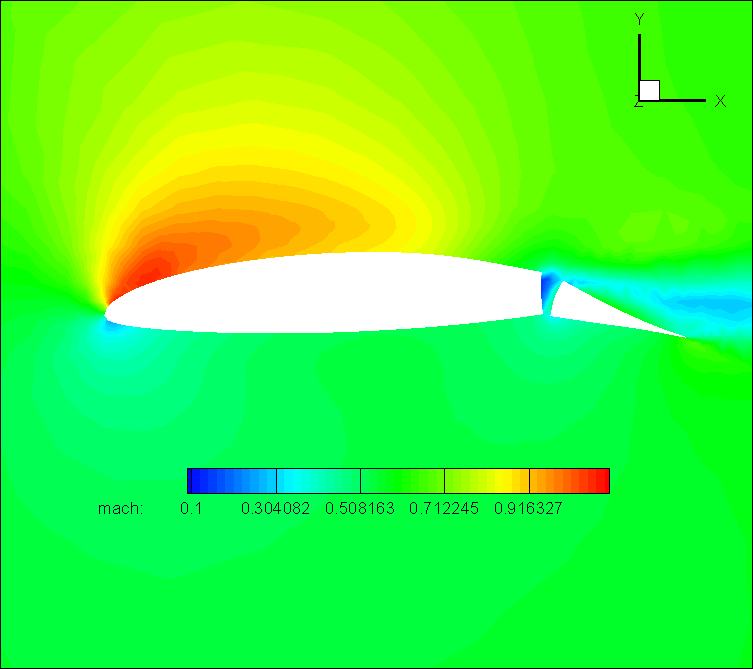

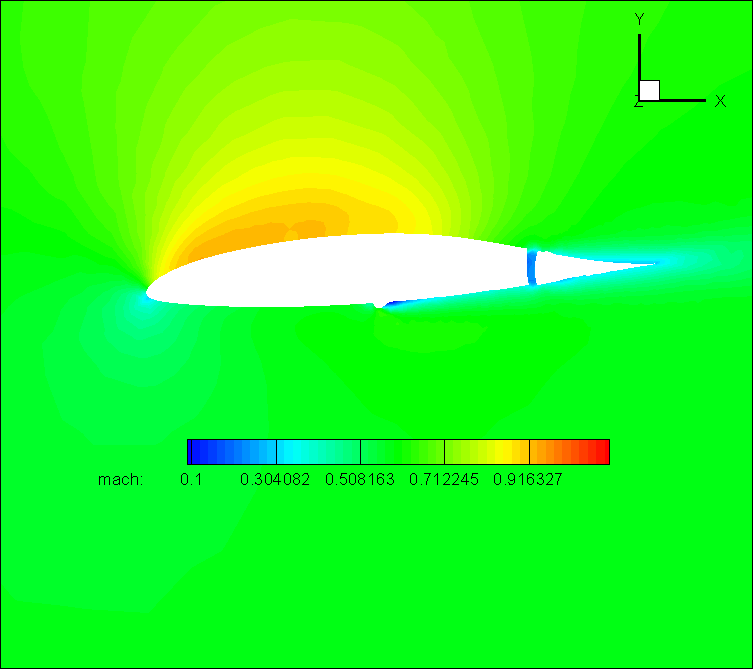

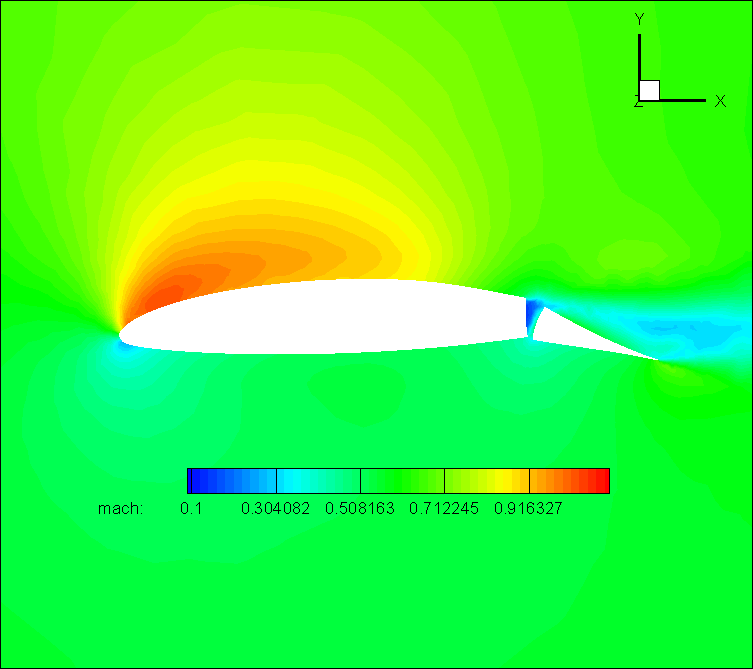

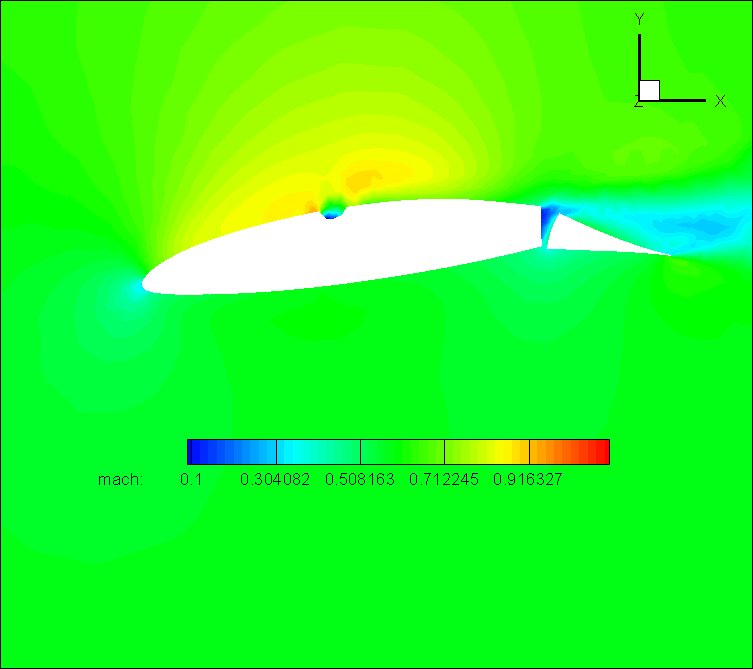

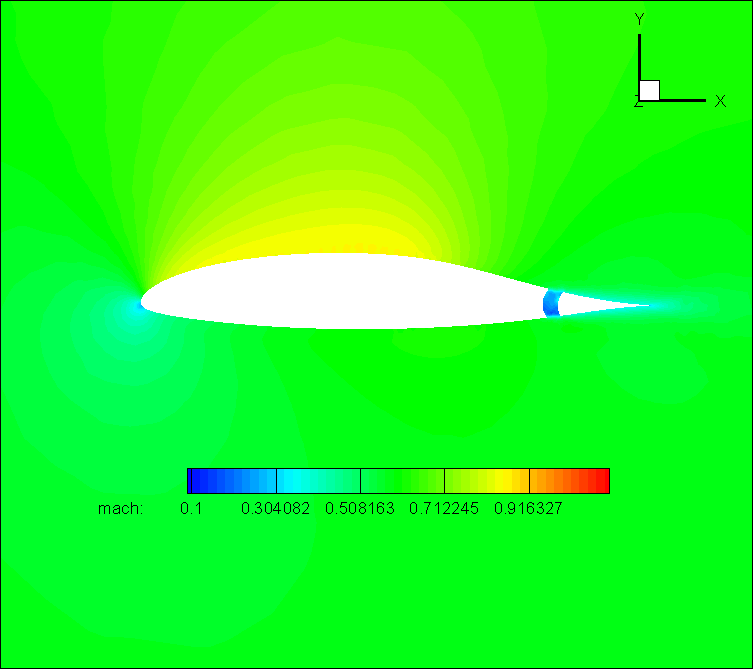

圖2 大展弦比剛性、彈性機翼在不同舵偏角條件下的流場馬赫數云圖對比

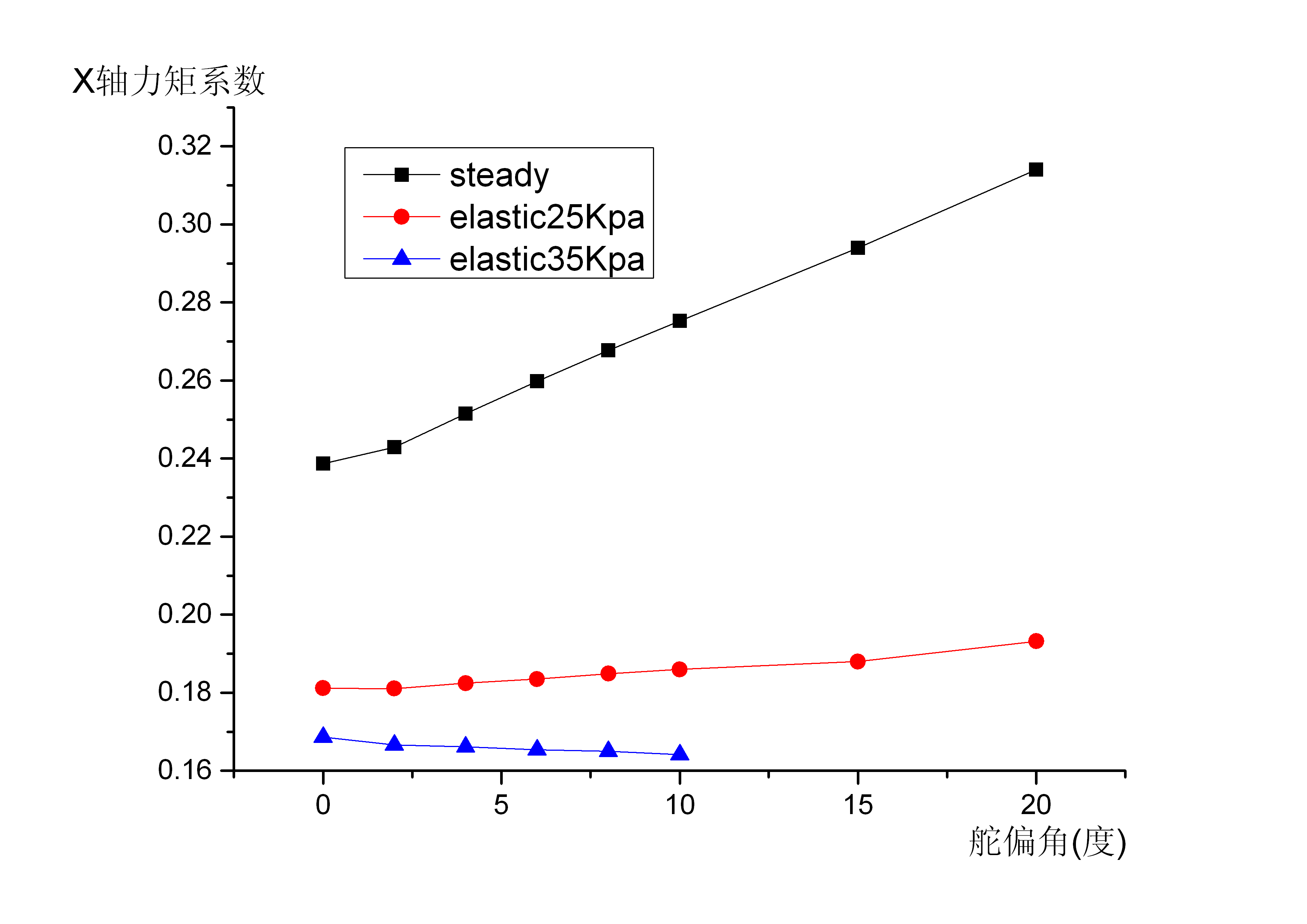

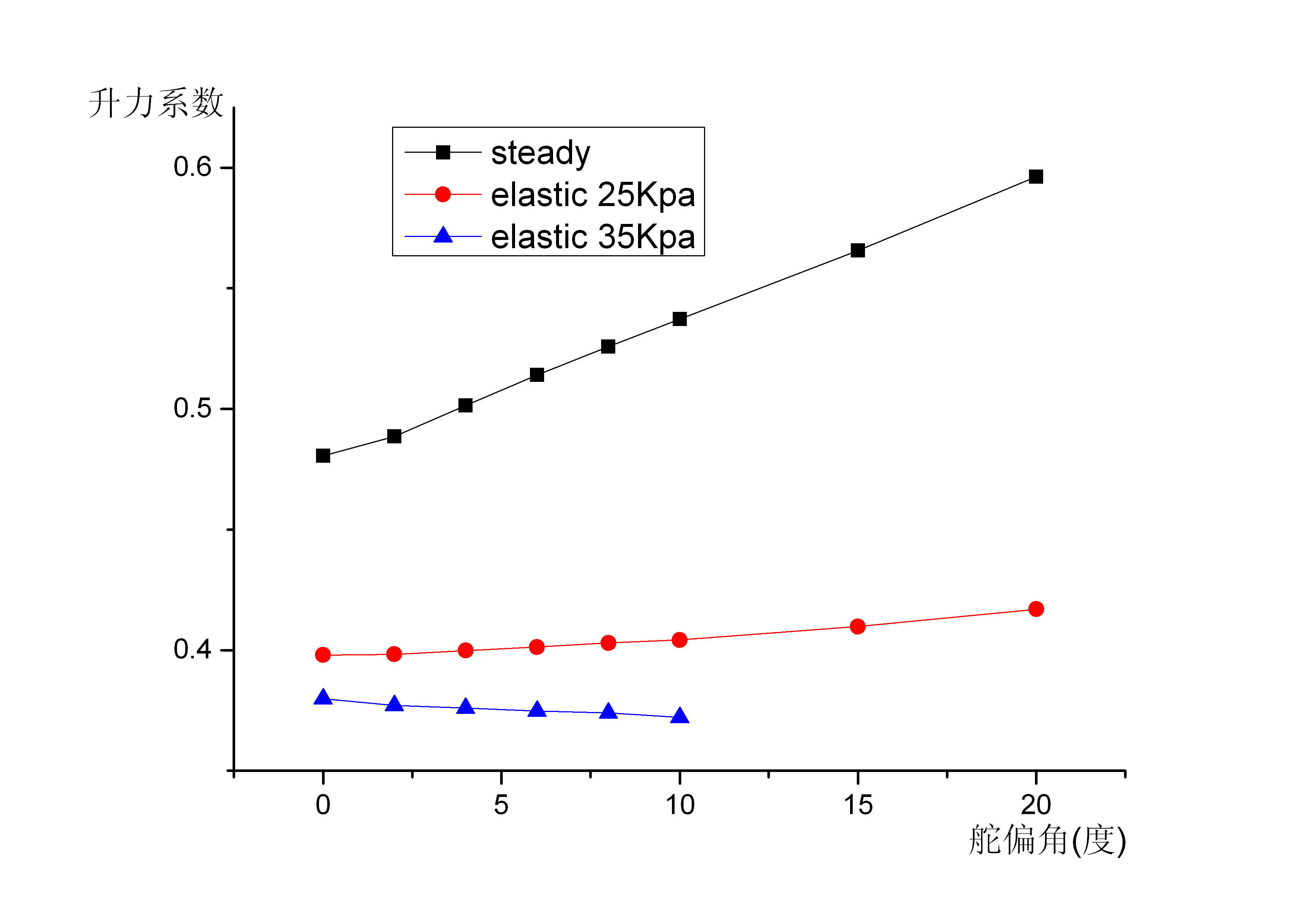

圖3 大展弦比剛性、彈性機翼升力系數、力矩系數隨舵偏角的變化曲線
