問題特點：機翼有限元建模涉及多種單元類型，可以驗證軟件的計算精度。
計算模型：模型分為外部蒙皮和內部加強梁兩部分。蒙皮采用NACA1408翼型，弦長0.2m，兩根加強肋在距離前緣20%和30%的長度處。蒙皮和加強梁均等分為10層，每層厚度為0.3mm。簡化機翼長4m。
圖1 機翼截面有限元網格
計算結果：
商業軟件ABAQUS采用直接3D有限元梁計算，總的求解自由度29673，計算時間92s；
Bladesign采用2D剖面特性+1D有限元梁計算，2D剖面求解自由度1053，計算時間0.1s，1D有限元求解自由度240，計算時間1s。

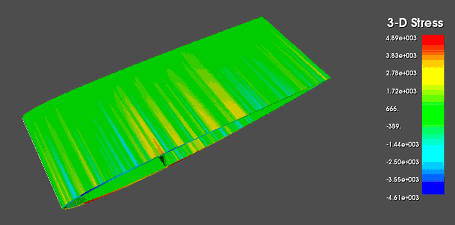

圖2 Bladesign三維應力結果顯示及與商業有限元軟件靜變形計算結果對比
