復合材料梁結構仿真與設計軟件(Bladesign)
復合材料梁結構仿真與設計軟件Bladesign是一款采用二維剖面特性+一維梁有限元降維分析的,用于旋翼槳葉、風電葉片、發動機葉片、C919客機機翼、導彈和火箭等細長體結構分析、仿真及優化的高效CAE專業軟件,涵蓋結構靜態分析、穩態分析、瞬態響應分析及優化等功能,為產品初期設計階段提供工具支撐。

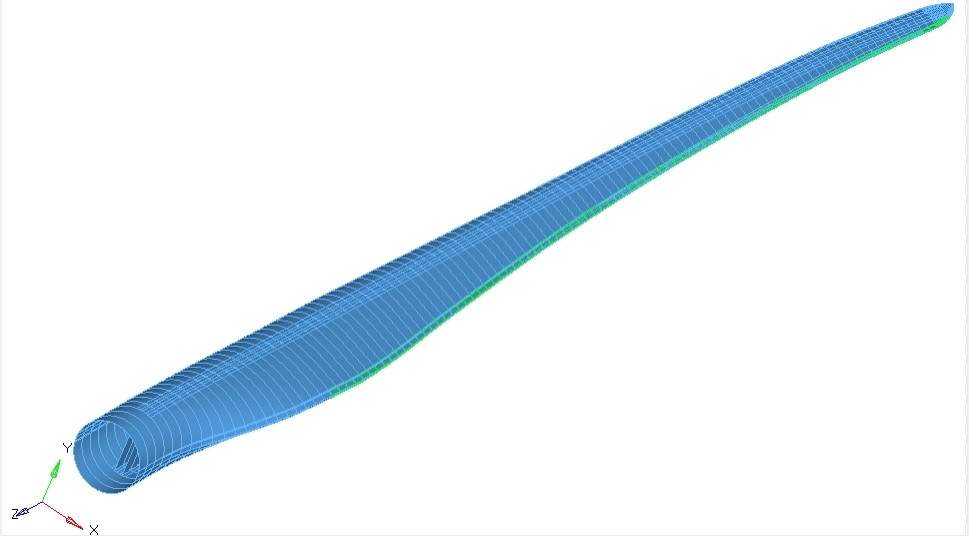

圖 1 復合材料梁結構仿真與設計軟件Bladesign
一、功能特點
1. 復合材料梁結構鋪層設計
2. 任意復雜截面梁結構剖面特性分析
3. 梁結構靜力學、動力學特性分析
4. 翼型梁結構參數化設計與優化
二、特色優勢
1. 設計、仿真、優化一體化,設計流程閉環
2. 獨有的變分漸進任意梁剖面特性分析算法(VABS)
3. 集成粒子群優化算法,實現參數優化設計
4. 二維剖面特性+一維有限元分析,效率提升數倍
三、精度驗證
復雜截面外形梁靜力學分析
a. 計算模型
對上表面受力的復雜截面梁進行靜態分析,計算梁上表面指定處的Mises應力。

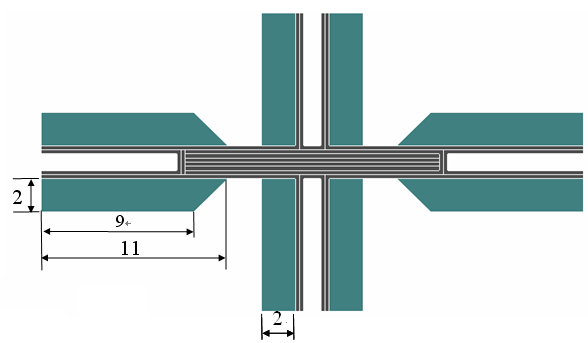

圖 2 復雜截面梁結構和力載荷示意圖
b. 計算結果
將Bladesign和多種商業軟件的計算結果對比結果:
圖 3位移和應力曲線圖對比
四、典型案例
管狀梁模態特性仿真——對管狀梁進行模態分析,計算梁的各階頻率。
圖 4管狀梁幾何模型與固有頻率計算結果
矩形截面梁靜變形和熱傳導仿真——對矩形截面梁進行熱傳導分析,計算指定棱邊上的溫度。

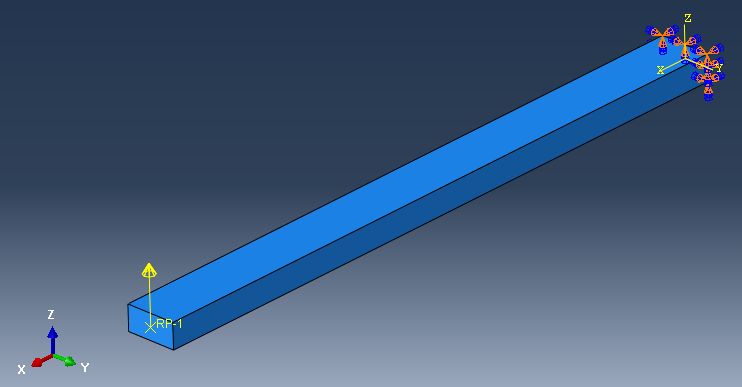

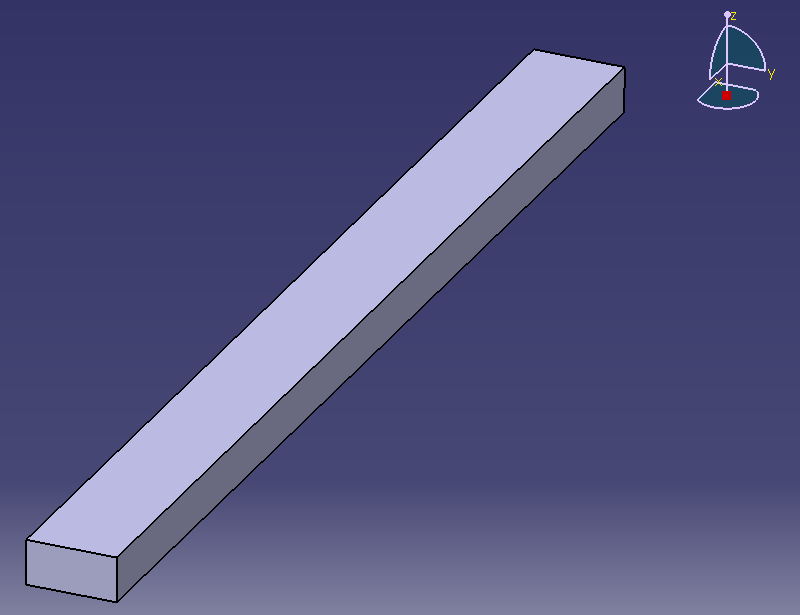

圖 5 矩形截面梁幾何模型和加載示意圖
圖 6 矩形截面梁位移和溫度分布
槳葉剖面參數化建模與優化仿真——通過對初始翼型的優化,得到了性能參數達到設計指標的新翼型。

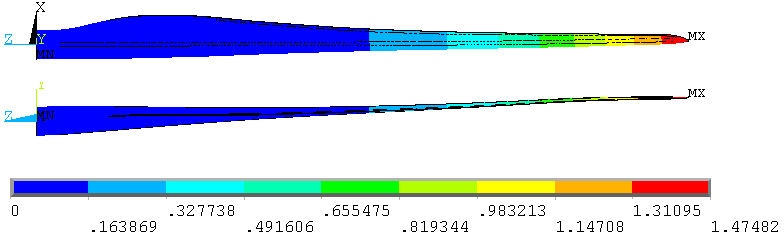

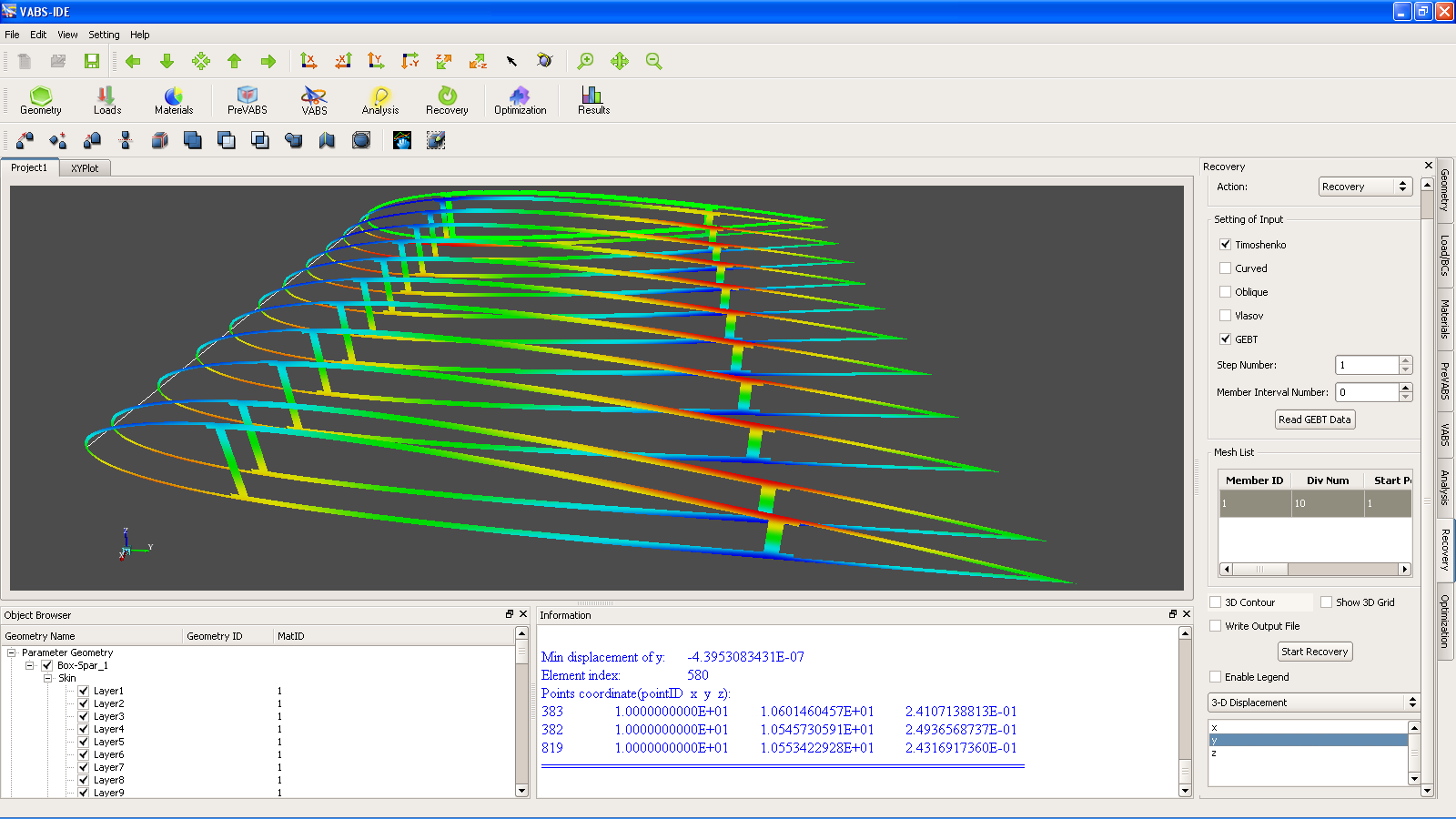

圖 7 槳葉參數化建模與優化
