軸向柱塞泵內部流場結構和流動機理的分析是研究柱塞泵流量脈動、壓力脈動的成因與噪聲發生機理的有效手段，CFD數值模擬技術能夠清楚的展現出流場中局部的流動細節。為了實現軸向柱塞泵內部流場流動的可視化，探尋復雜流動區域流動特性及流動機理，采用CFD軟件對軸向柱塞泵內部流場進行數值模擬，柱塞泵柱塞的往復運動與旋轉運動動分別由動網格與滑移網格模擬，柱塞往復運動速度通過編程自定義實現。結果表明柱塞泵復雜流動區域的流體流動特性可精確捕捉并清晰的呈現出來，因此該方法對柱塞泵的結構設計、機理研究以及性能優化有著重要的指導作用。

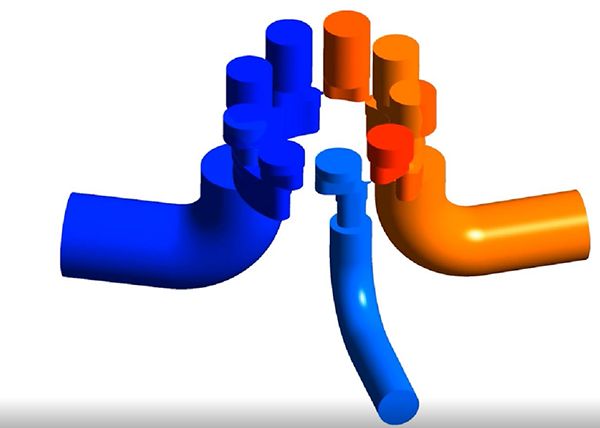

圖 1 柱塞泵幾何模型

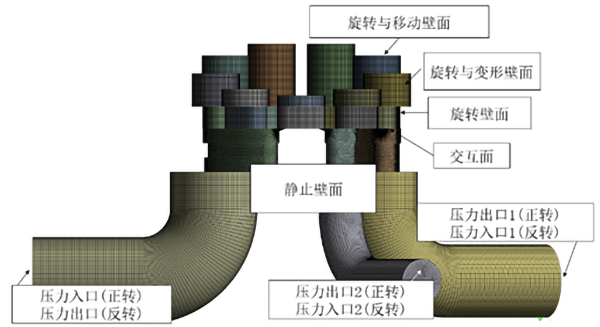

圖 2 柱塞泵網格模型
圖 3 柱塞泵壓力云圖

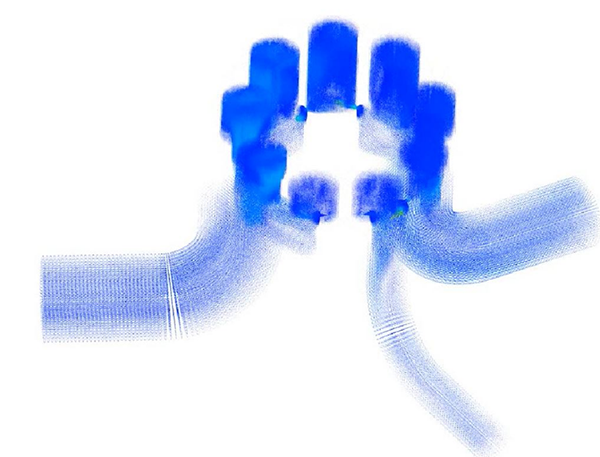

圖 4 柱塞泵速度矢量圖
