通用前處理
V6.0版本具備“干凈”幾何模型的全流程流體(CFD)網格生成能力。
1. 幾何接口:stp、igs、sat、stl等,并自動進行拓撲檢查及修復;
2. 網格類型:面網格包括三角形、四邊形,體網格包括四面體、六面體、三棱柱、金字塔;
3. 網格操作:包括平移、旋轉、鏡像、縮放等;
4. 質量檢查:包括縱橫比、正交性、扭曲率、體積變化、網格合法性(否有缺失的內部面、是否有孔洞、法向是否正確);

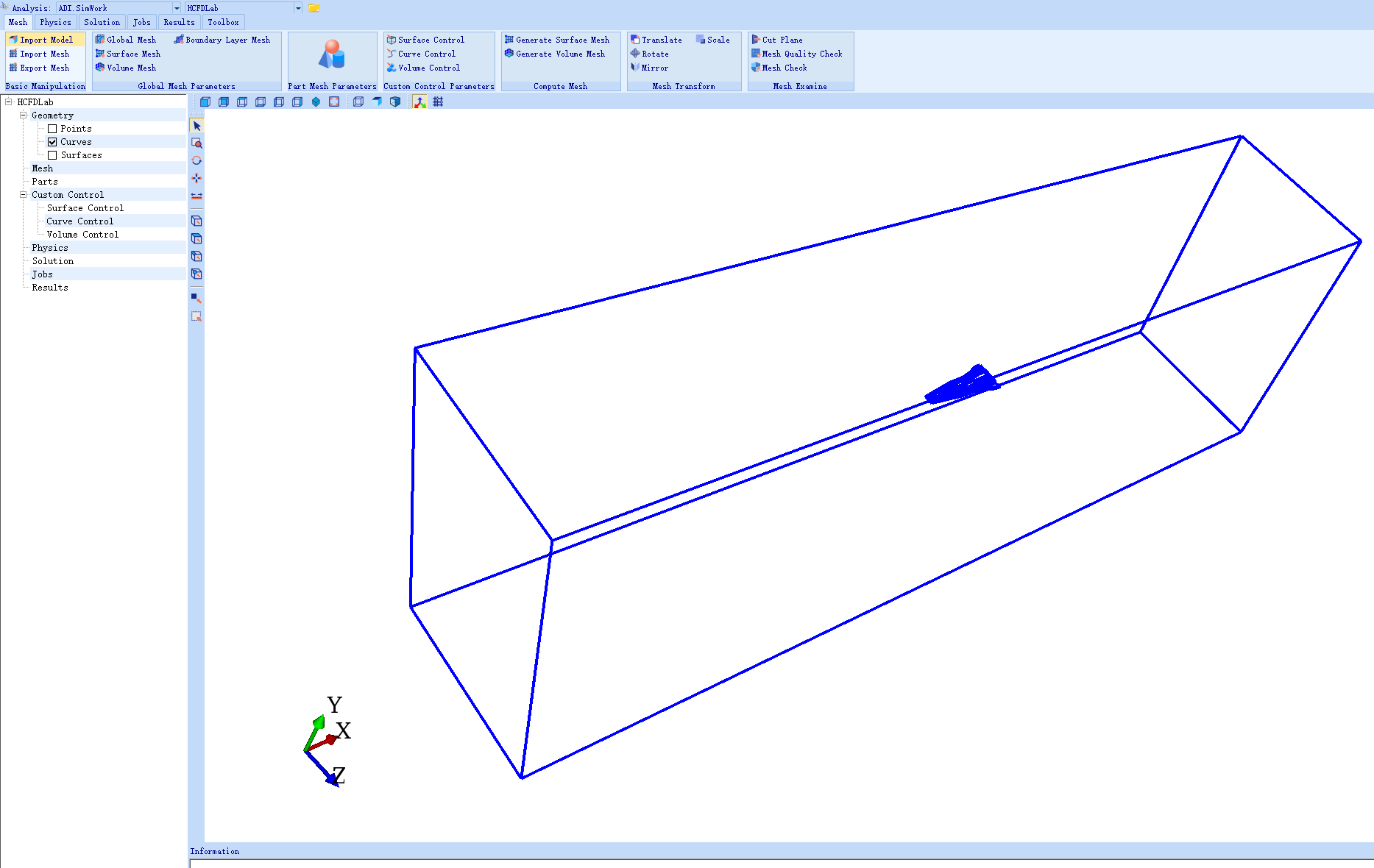

圖 1 幾何導入

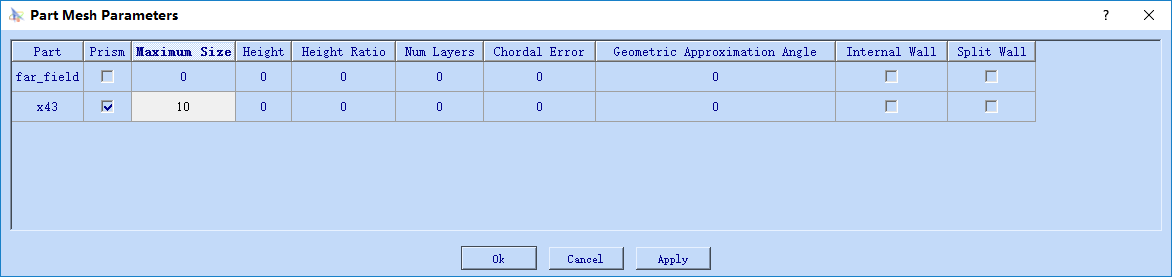

圖 2 幾何分塊

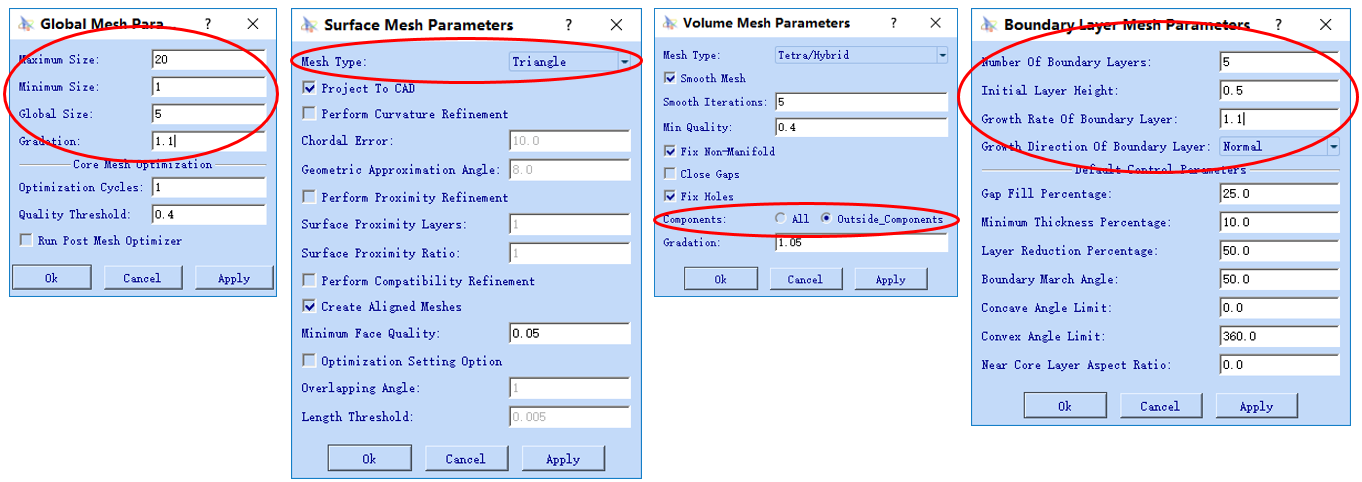

圖 3 網格劃分參數設置

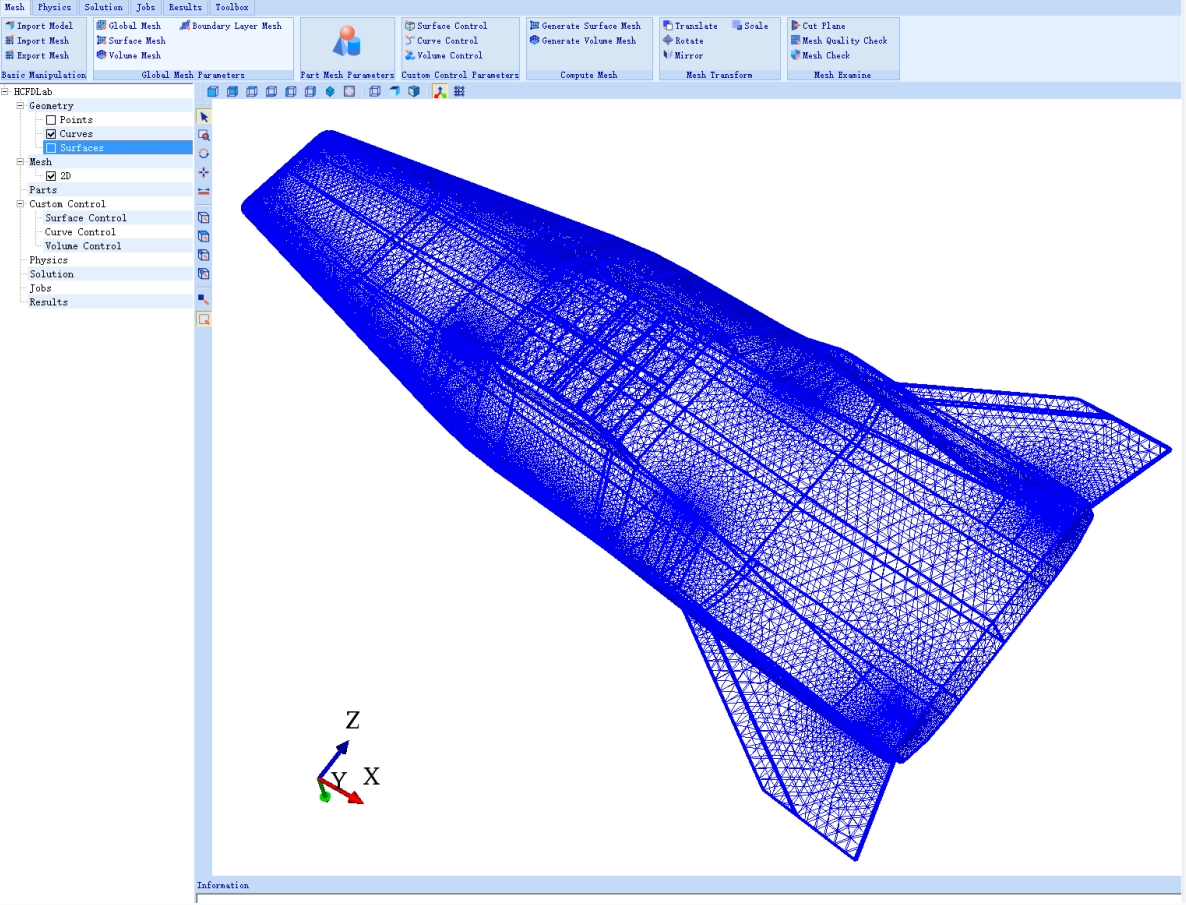

圖 4 面網格生成

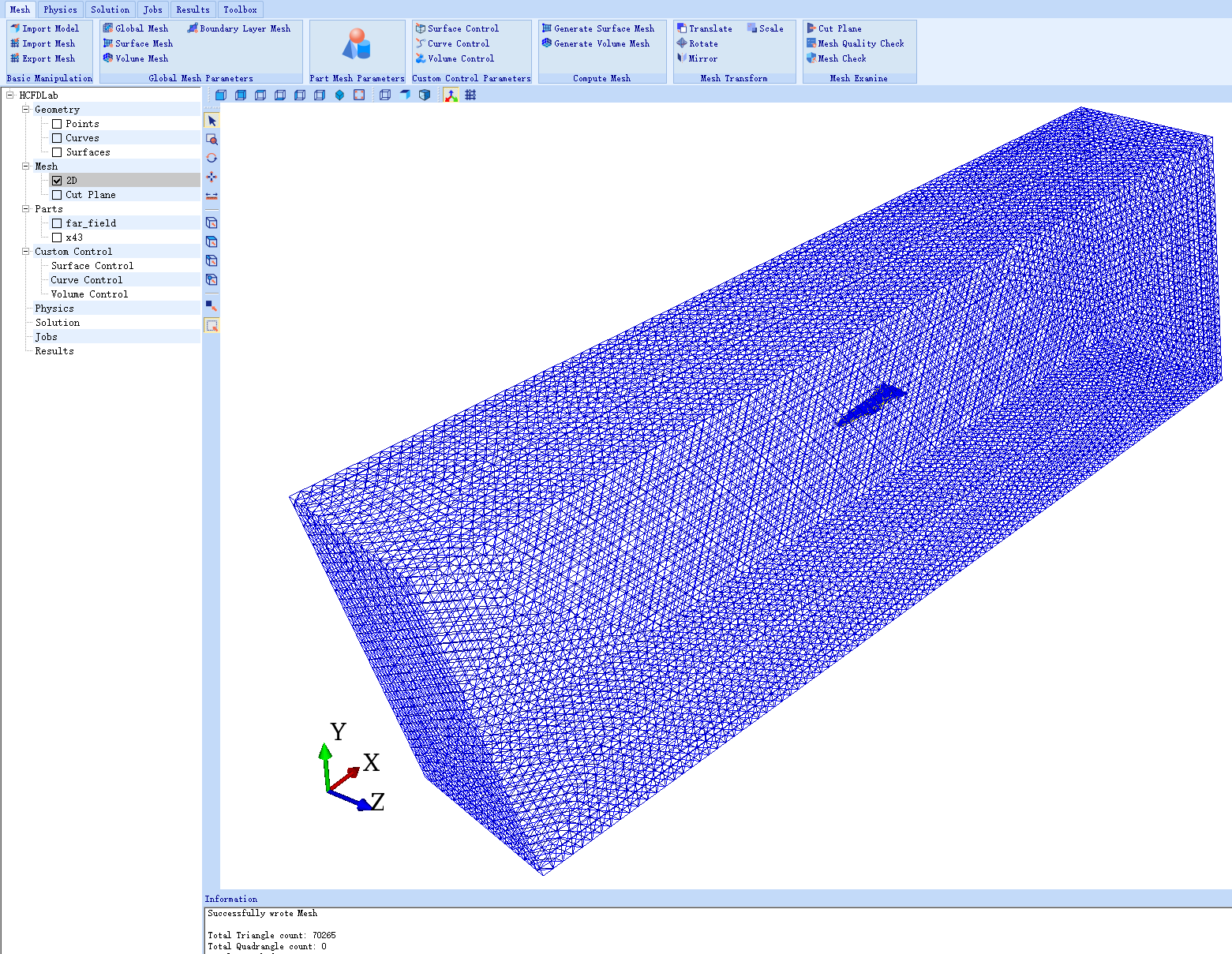

圖 5 體網格生成

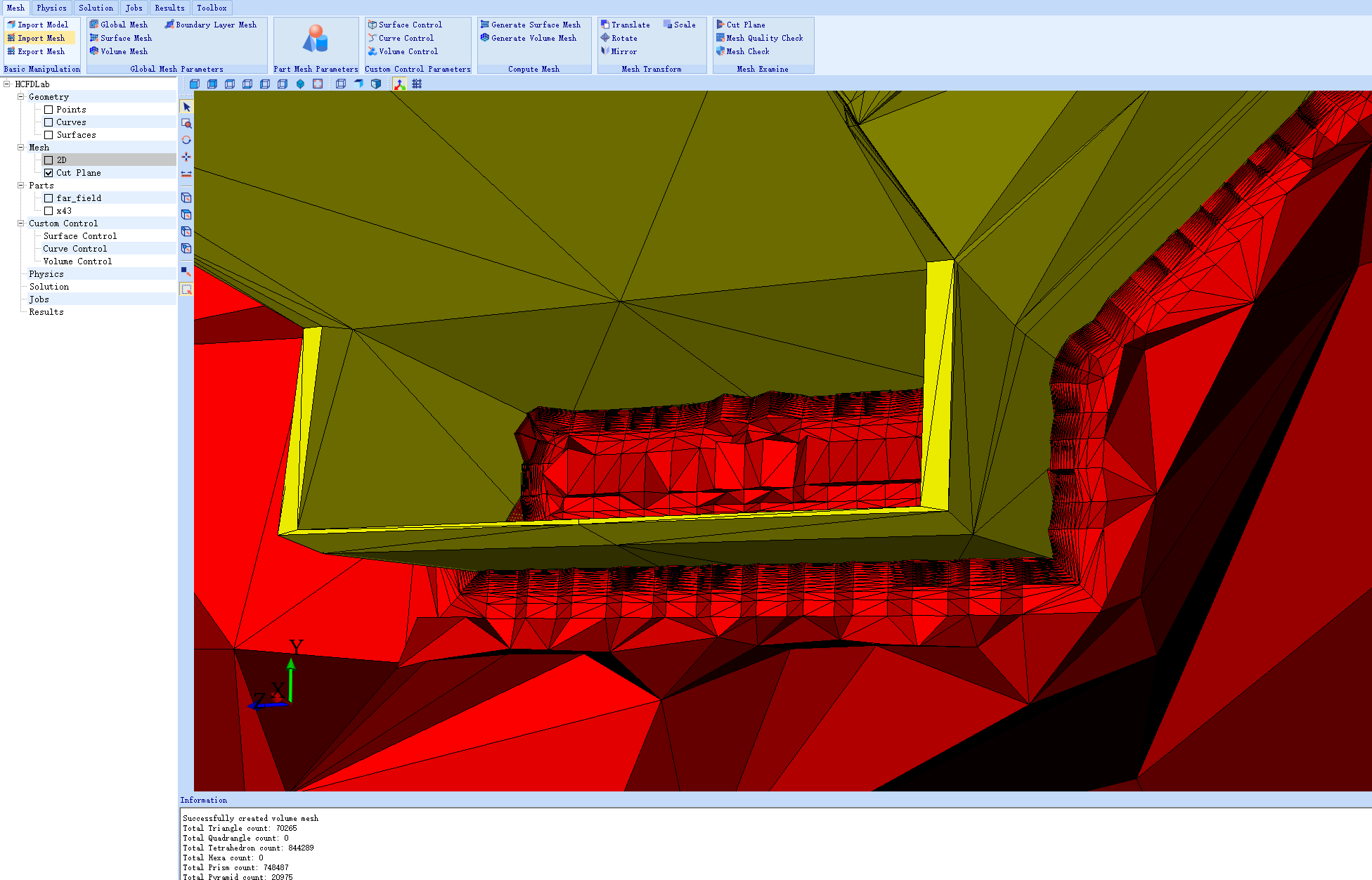

圖 6 網格質量查看
