返回 氣動噪聲仿真軟件(CAALab)
發布日期:2021-05-11   瀏覽次數:

氣動噪聲仿真軟件(CAALab)

氣動噪聲仿真軟件CAALab是一款用于各種復雜環境下的近場及遠場噪音分析噪音分析的專業計算氣動聲學軟件。采用DES、SA等湍流模型及高精度數值格式捕捉近場壓力脈動的方法來模擬近場噪音,通過FWH、AIBM等方法來分析遠場噪音。適用于各種環境下的氣動噪聲模擬。

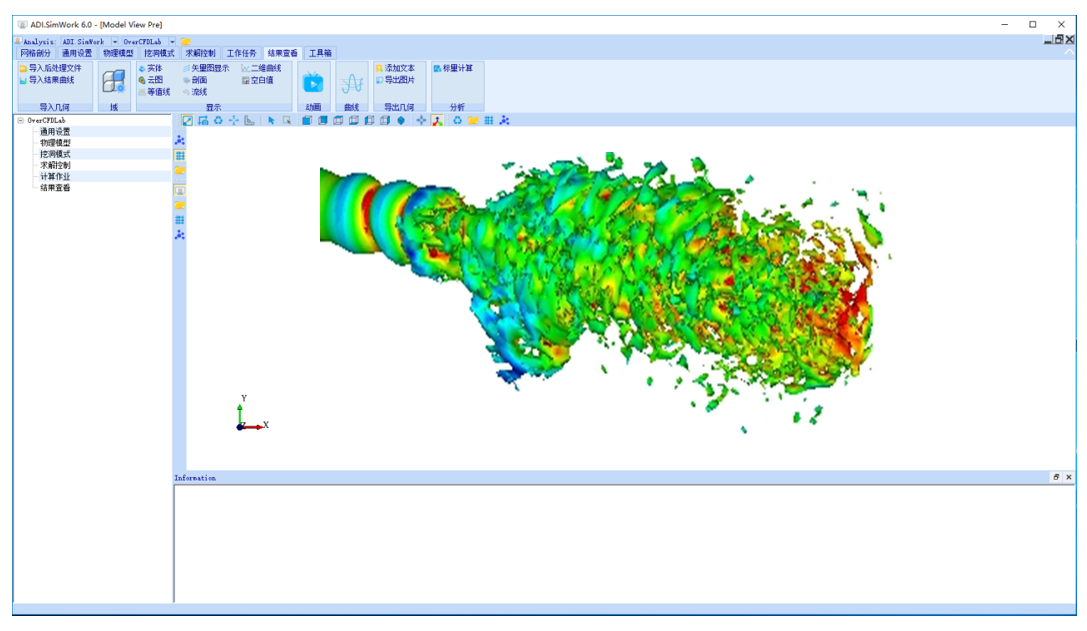

1  氣動噪聲仿真軟件CAALab


一、功能特點

 1. 靜止和運動邊界引起的噪聲仿真(起落架收放、直升機旋翼運動等)

二、特色優勢

 1. 具有重疊嵌套網格CFD求解器的數據接口;

 2. 采用RANS/LES方法獲得高精度近場壓力數據;

 3. 具有FWH、AIBM、Lighthill等多種聲學模型,包含時域法與頻域法,內置快速傅里葉轉換程序,可以用來模擬各種環境下的氣動噪音;

三、精度驗證

      UH-1旋翼氣動噪聲仿真

a. 計算模型

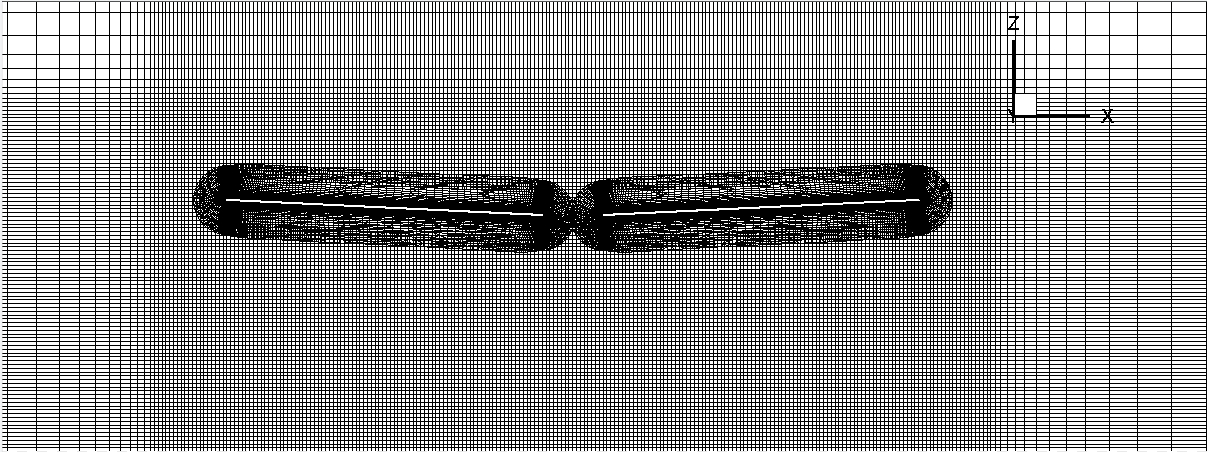

2 UH-1旋翼計算網格


b. 計算結果

根據氣動計算得到的槳葉表面壓力數據,基于FWH方程的Farassat 1A形式預測觀測點的氣動噪聲,其中觀測點位置位于槳盤平面,距槳軸距離3m。

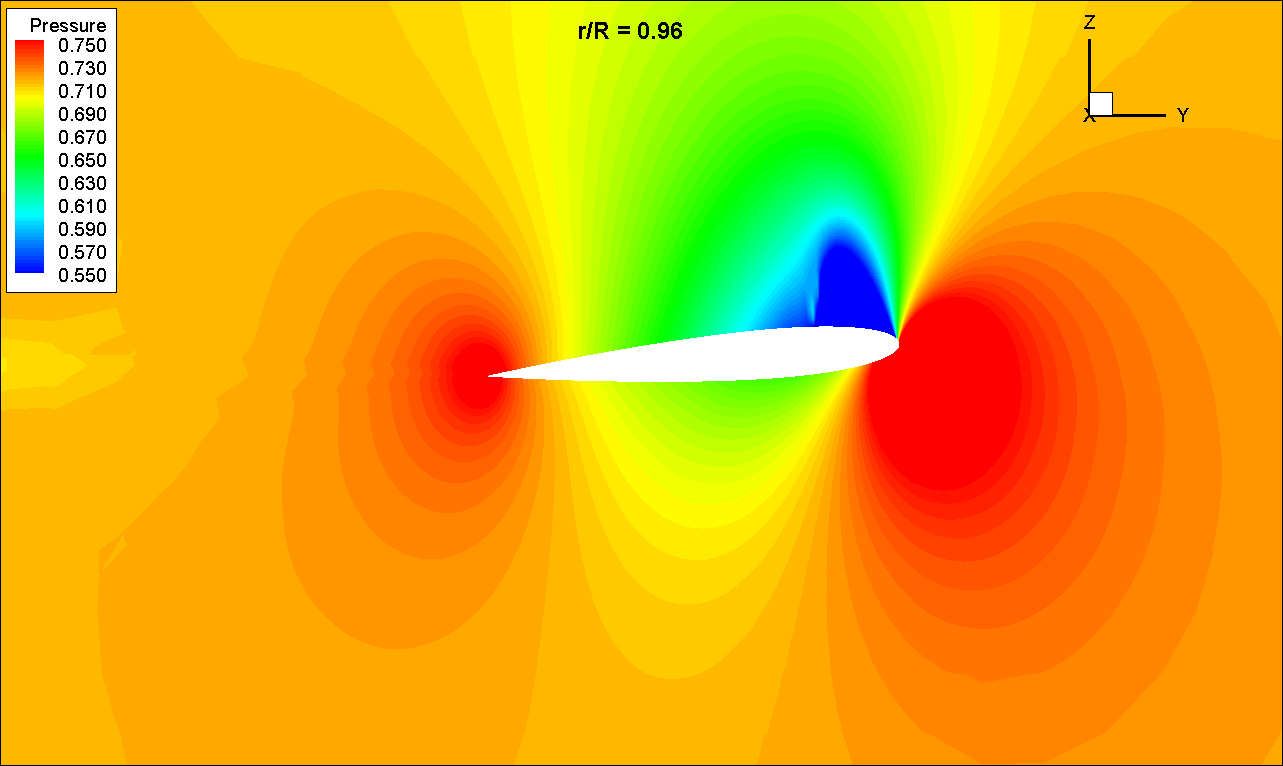

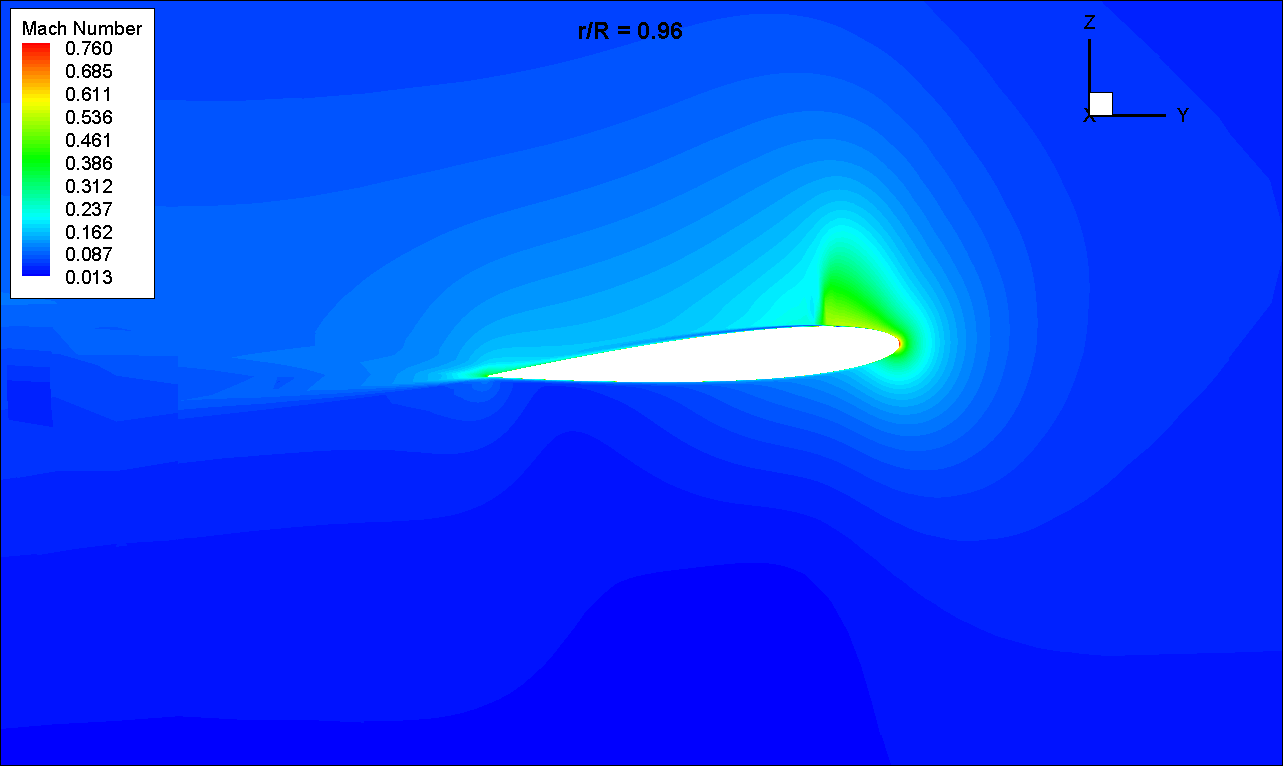

3 0.96R處剖面流場壓力與馬赫數分布云圖

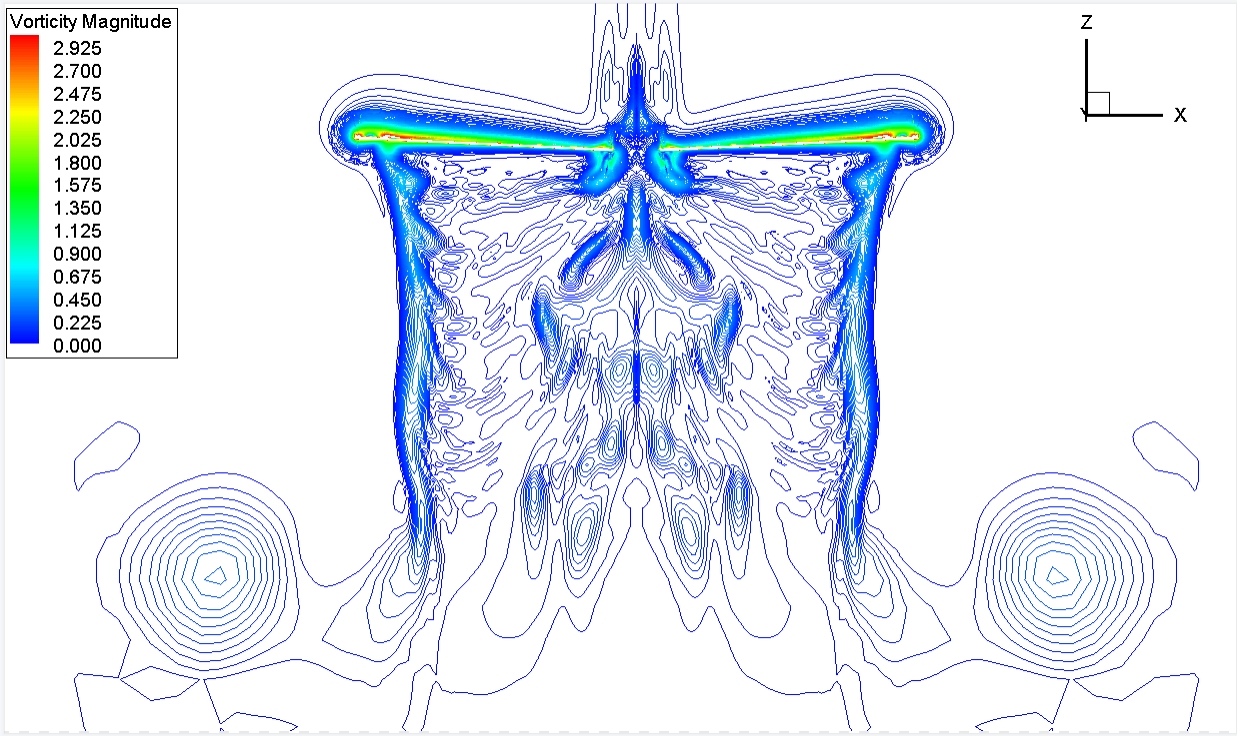

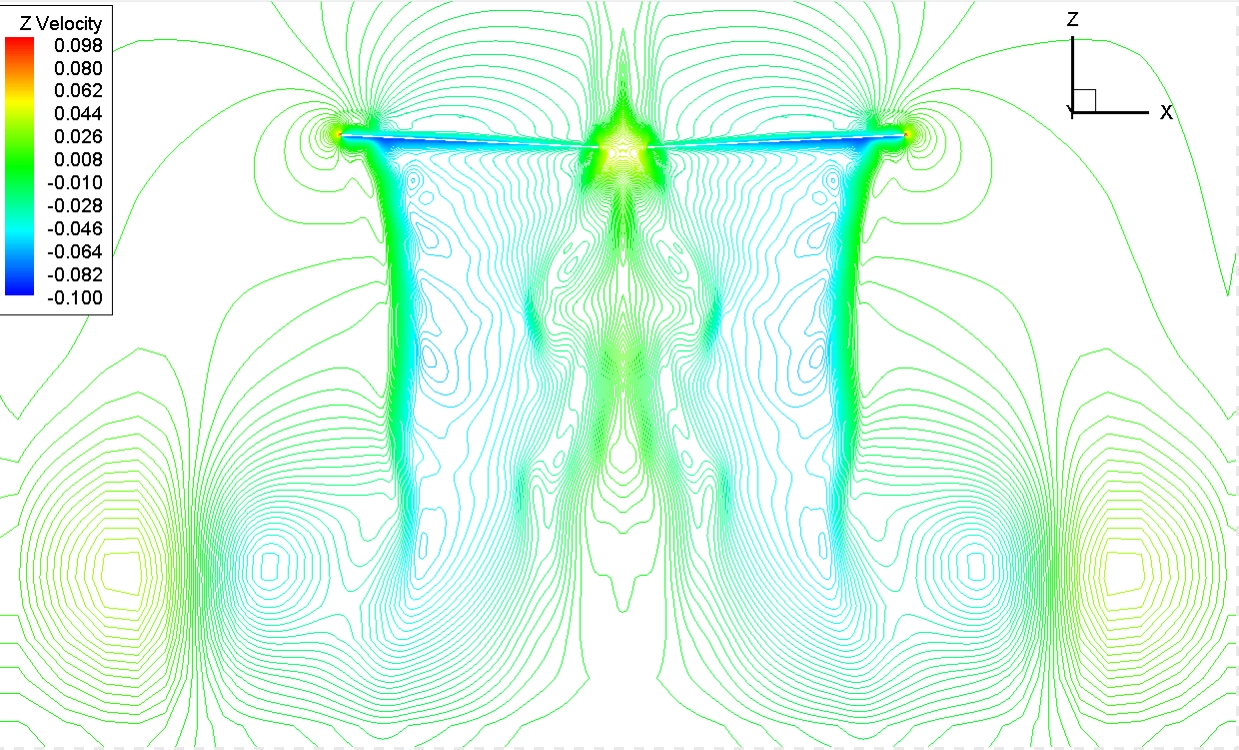

4 XOZ平面內流場渦量幅值圖與速度等值線圖

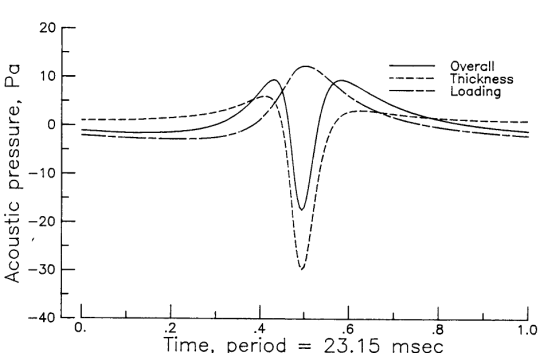

5聲壓歷程計算結果與試驗值對比


四、典型案例

 加油管氣動噪聲仿真

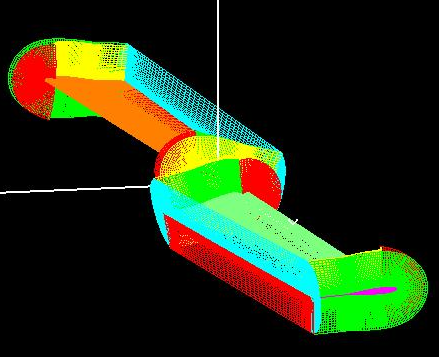

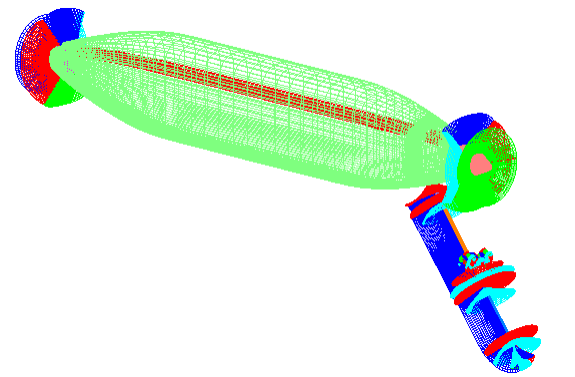

6加油管幾何模型和近體網格

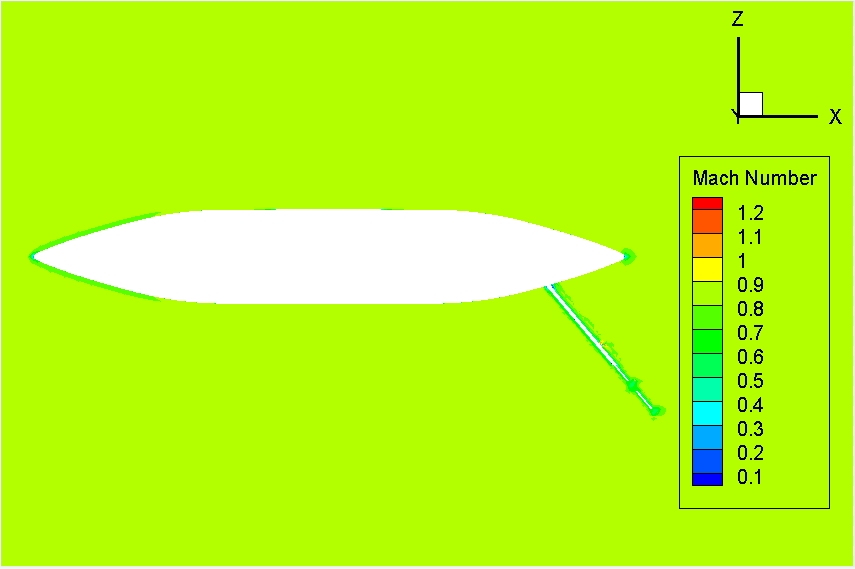

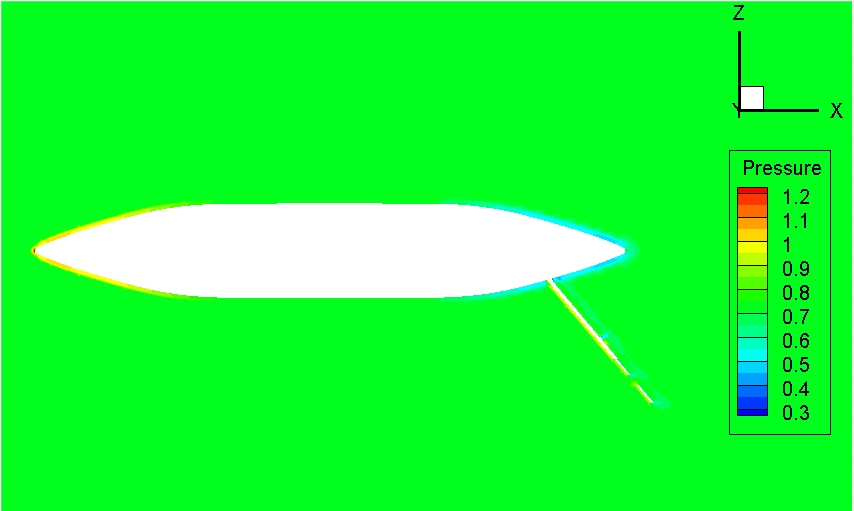

 7 加油管截面流場壓力與馬赫云圖



8 監測點噪聲頻譜


五、行業客戶

 航空:航空工業直升機設計研究所、中國空氣動力研究與發展中心
